74HC595的數據端：

  QA--QH: 八位并行輸出端，可以直接控制數碼管的8個段。

  QH': 級聯輸出端。我將它接下一個595的SI端。

  SI: 串行數據輸入端。

74hc595的控制端說明：

  /SCLR(10腳): 低電平時將移位寄存器的數據清零。通常我將它接Vcc。

  SCK(11腳)：上升沿時數據寄存器的數據移位。QA-->QB-->QC-->...-->QH;下降沿移位寄存器數據不變。(脈沖寬度：5V時，大于幾十納秒就行了。我通常都選微秒級)

  A.控制移位寄存器

  SCK 上升沿 數據 移位 SCK 下降沿 數據 保持

  RCK(12腳)：上升沿時移位寄存器的數據進入存儲寄存器，下降沿時存儲寄存器數據不變。通常我將RCK置為低電平，當移位結束后，在RCK端產生一個正脈沖(5V時，大于幾十納秒就行了。我通常都選微秒級)，更新顯示數據。

  B.控制存儲寄存器

  RCK 上升沿 移位寄存器 的 數據進入 存儲寄存器 RCK 下降沿 存儲寄存器數據不變

  /G(13腳): 高電平時禁止輸出(高阻態)。如果單片機的引腳不緊張，用一個引腳控制它，可以方便地產生閃爍和熄滅效果。比通過數據端移位控制要省時省力。

  注：74164和74595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74164的驅動電流(25mA)比74595(35mA)的要小,14腳封裝，體積也小一些。

  74595的主要優點是具有數據存儲寄存器，在移位的過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用處，數碼管沒有閃爍感。與74hc164只有數據清零端相比，74hc595還多有輸出端時能/禁止控制端oe，可以使輸出為高阻態。所以是用這塊芯片會更方便。

  74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。 移位寄存器和存儲器是分別的時鐘。數據在SHcp(見時序圖)的上升沿輸入，在STcp(見時序圖)的上升沿進入的存儲寄存器中去。如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入(Ds)，和一個串行輸出(Q7’),和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能 OE時(為低電平)，存儲寄存器的數據輸出到總線。

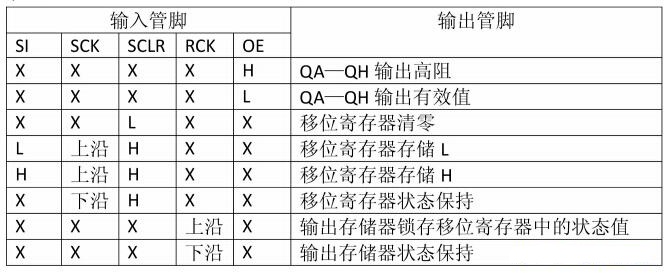

74HC595真值表

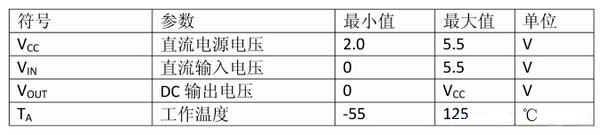

74hc595的工作環境(輸入輸出電壓、電流、工作溫度)

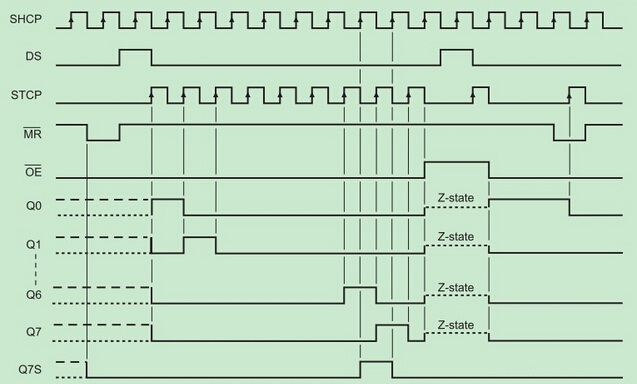

74HC595時序圖

74HC595的邏輯圖

注：

  (1)74HC164和74HC595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74HC164的驅動電流(25mA)比74HC595(35mA)的要小,14腳封裝，體積也小一些。

  (2)74HC595的主要優點是具有數據存儲寄存器，在移位的過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用處，數碼管沒有閃爍感。

  (3)74HC595是串入并出帶有鎖存功能移位寄存器，它的使用方法很簡單，在正常使用時SCLR為高電平， G為低電平。從SER每輸入一位數據，串行輸595是串入并出帶有鎖存功能移位寄存器，它的使用方法很簡單，如下面的真值表，在正常使用時SCLR為高電平， G為低電平。從SER每輸入一位數據，串行輸入時鐘SCK上升沿有效一次，直到八位數據輸入完畢，輸出時鐘上升沿有效一次，此時，輸入的數據就被送到了輸出端。入時鐘SCK上升沿有效一次，直到八位數據輸入完畢，輸出時鐘上升沿有效一次，此時，輸入的數據就被送到了輸出端。
